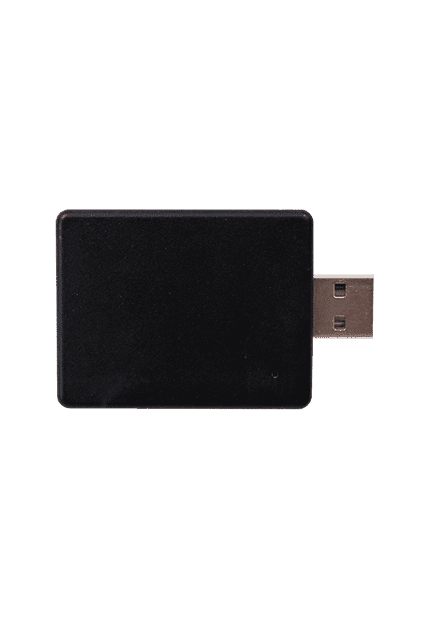

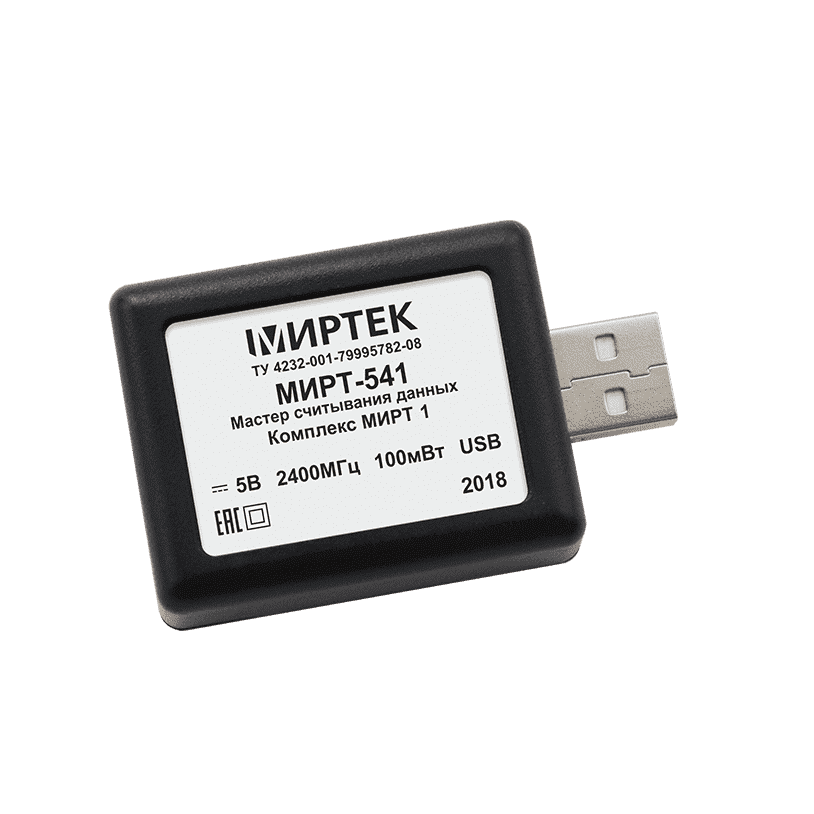

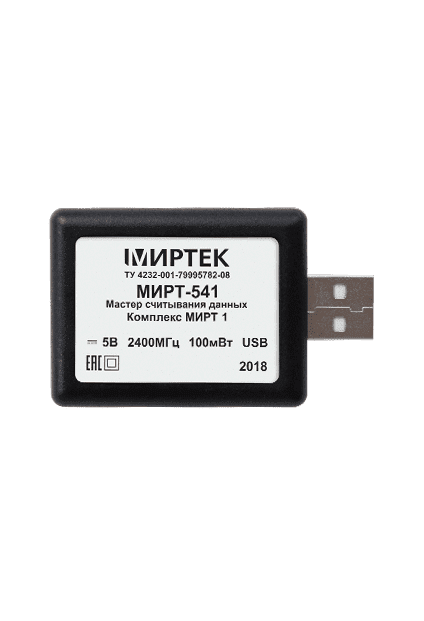

Мастер сбора данных МИРТ-541
Описание прибора
Основная функция: передача запросов по радиоканалу связи телемеханической сети от оператора пункта управления к контролируемому пункту и данных в обратном направлении. МИРТ-541 в качестве функционального узла содержит радиочастотный модуль для передачи данных, который выполняет функции радиомодема (преобразование цифрового интерфейса в радиосигнал и обратное преобразование).
Мастер использует полосу частот в диапазоне 2400 МГц, имеет мощность не более 100 мВт, в связи с чем, не требуется получение разрешений на использование радиочастот и оформление регистрация радиоэлектронных средств. Имеет выносную штыревую антенну, которую следует размещать вертикально.
Тип интерфейса с персональным компьютером (ПК) – USB. Выходная цепь присоединена к входному порту ПК с помощью стандартного разъёма. Прибор получает питание от ПК, к которому он подключен.
Сеть постоянного тока, питающая МИРТ-541:
номинальное напряжение – 5 В;
отклонение напряжения от номинального – ±5%;
коэффициент пульсаций – меньше 1 %;
потребляемая мощность – не более 0,25 Вт.
Характеристики
|
Класс точности |
0,1 |
|
Номинальное напряжение питания, В |
5±5% (постоянный ток) |
|
Полная потребляемая мощность, Вт, не более |
0,25 |
|
Габаритные размеры (без выносной антенны), мм, не более |
36×58×18 |
|
Масса (без выносной антенны), кг, не более |
0,05 |
|
Климатическое исполнение по ГОСТ 15150 |
У2.1 |
|
Температура окружающего воздуха, °С |
от -40 до +70 |
|
Относительная влажность, %, не более |
98 (при 25 °С) |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
120000 |
|
Полоса частот радиоканала, МГц |
от 2405 до 2485 |
|
Максимальная мощность, мВт |
100 |
