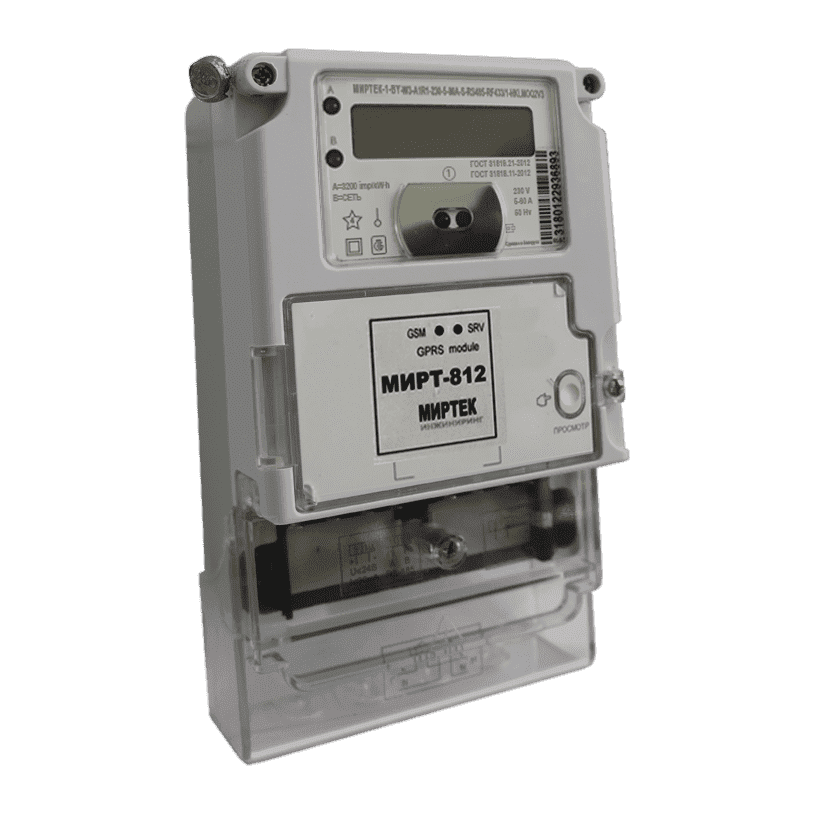

Однофазный счётчик учёта электрической энергии «МИРТЕК-1-BY-W3»
Однофазный счётчик учёта электрической энергии «МИРТЕК-1-BY-W3»
Изображение служит только для ознакомления. См. спецификацию продукта.
|
Счётчик электрической энергии однофазный многофункциональный «МИРТЕК-1-BY-W3»
Устройство обеспечивает учёт:
1. текущего времени и даты;
2. количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;
3. количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;
4. количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;
5. количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;
6. профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут);
7. количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (при установленном интервале усреднения мощности 30 или 60 минут);
8. количества электрической энергии, потребленной за интервал 30 минут (при установленном интервале усреднения мощности 30 минут).
Характеристики
.png)
Описание типа средств измерений МИРТЕК-1-BY
Руководство по эксплуатации устройства МИРТЕК-1-BY
Отраслевой рекомендуемый перечень средств коммерческого учета электроэнергии, Республика Беларусь
Таможенный союз. Декларация о соответствии
Сертификат продукции собственного производства
Сертификат соответствия ISO-9001-11
Сертификат об утверждении типа средств измерений
Типовой проект индивидуального учета 3ф
Проект АСКУЭ_типовой №1
Проект АСКУЭ_типовой №2
Проект АСКУЭ_типовой №3
Проект АСКУЭ_типовой №4
Проект АСКУЭ_типовой №5
Проект АСКУЭ_типовой №6
Условное обозначение
МИРТЕК-1-BY - W3 - XXXX - XXX - XX - XXX - XX - XXXXXX - XXXX - XX - XXXXXXXX - X
Тип счётчика
Тип корпуса
W3 – для установки на щиток, модификация 3
Класс точности
A1 – класс точности 1 по ГОСТ 31819.21-2012
A0.5 – класс точности 0,5S по ГОСТ 31819.22-2012
Номинальное напряжение
220 – 220 В
230 – 230 В
Базовый ток
5 – 5 А
10 – 10 А
Максимальный ток
60 – 60 А
80 – 80 А
100 – 100 А
Количество и тип измерительных элементов
S – один шунт в фазной цепи тока
ST – шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали
Первый интерфейс
RS485 – интерфейс RS-485
Второй интерфейс
RF433/n* – радиоинтерфейс 433 МГц
RF2400/n* – радиоинтерфейс 2400 МГц
PF/n* – PLC-модем с FSK-модуляцией
G/n* – радиоинтерфейс GSM/GPRS, 3G, 4G/LTE, NB-IoT
E – интерфейс Ethernet
RFWF – радиоинтерфейс WiFi
(Нет символа) – интерфейс отсутствует
(*n – номер модификации модуля интерфейса (от 1 до 9))
Для чего нужен электронный счетчик учета электроэнергии
Назначение прибора учета электроэнергии далее электросчетчика, сводится к постоянному измерению потребляемой мощности на определенном участке потребления и отображению в понятном для человека виде. Электронные приборы учета электроэнергии выполнены на полупроводниковой элементной базе с микропроцессорным управлением.
Электронные счетчики изготавливают для учета энергии в однофазных и трехфазных электрических сетях. Для учета электроэнергии в трехфазной сети рекомендуются к примененнию электросчетчики "МИРТЕК-3-BY-SP31", "МИРТЕК-3-BY-W32","МИРТЕК-3-BY-D33", "МИРТЕК-3-BY-W31".
Для учета электроэнергии в однофазной сети рекомендуются к примененнию электросчетчики: «МИРТЕК-1-BY-W1» , «МИРТЕК-1-BY-W9», «МИРТЕК-1-BY-SP2», «МИРТЕК-1-BY-SP3», «МИРТЕК-1-BY-SP1», «МИРТЕК-1-BY-W6», «МИРТЕК-1-BY-W6b», «МИРТЕК-1-BY-W3», «МИРТЕК-1-BY-W2», «МИРТЕК-1-BY-D5», «МИРТЕК-1-BY-D1»
Из чего состоит электроный счетчик учета электроэнергии
Конструктивно электронный счетчик электроэнергии выполнен из пластикового корпуса в который помещается:
1. Печатная плата с микроконтроллером
2. Измерительные трансформаторы
3. ЖКИ - индикатор для отображения информации о количественном потреблении электроэнергии
4. Модуль для беспроводной связи. Исползуется для включения счетчика электроэнергии в систему АСКУЭ или снятия показаний контролерами на расстоянии.
5. Клемная колодка для подключения счетчика к сети.
Какую мощность могут измерять электронные счтечики электроэнергии
Электроные счетчики электроэнергии учитывают полную активную и реактивную мощность. Достигается это за счет измерения векторов тока с напряжением на входе. А нагрузка расчитывается микроконтроллером, исходя из отколонений значений угла, между током и напряжением.
Этим электронные счетчики электроэнергии выгодно отличаются от своих предшественников - индукционных счетчиков учета электроэнергии, которые могут измерять только реактивную мощность.
Какими возможностями обладают электронные счетчики учета электроэнергии
1.Низкая погрешность
2.Конструкции для учета в терх-фазных сетях могут работать в трех и четырех проводных электрических сетях.
3.Электронный счетчик электроэнергии может подключаться непосредственно к оборудованию или через измерительные трансформаторы.
4.Счетчик фиксирует полную мощность со всеми составляющими с фиксацией по времени.Благодаря этой функции можно анализировать потребление электроэнергии за сутки, месяцы или год.
5.Возможность снятия показаний мгновенной активной или реактивной нагрузки в каждой фазе. Произвести замер действующего значения тока, напряжения, частоты.
6.Применение многотарифного учета электроэнергии.
7.Снятие показаний и управление счетчиком на удалении при использоваии системы АСКУЭ.
