Припой
| Товар | Цена | Производитель | Состав | Диаметр | Флюс | Вес | |
|---|---|---|---|---|---|---|---|
|
|
поиск предложений
|
ASAHI | Sn60/Pb40 | 0,6мм | СF10 флюс RA | ||
|
|
поиск предложений
|
ASAHI | SN99,3/0,7CU | 1,0мм | |||
|
|
поиск предложений
|

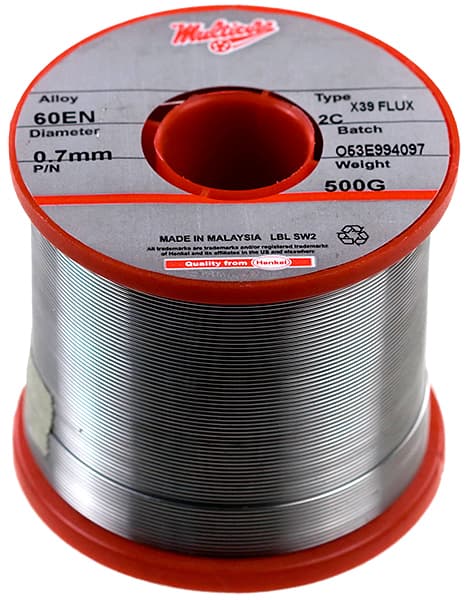

Multicore | 0,7 мм | ||||
|
|
поиск предложений
|
Векта | 2,0мм | ||||
|
|
поиск предложений
|
Векта | 3,0мм | ||||
|
|
поиск предложений
|

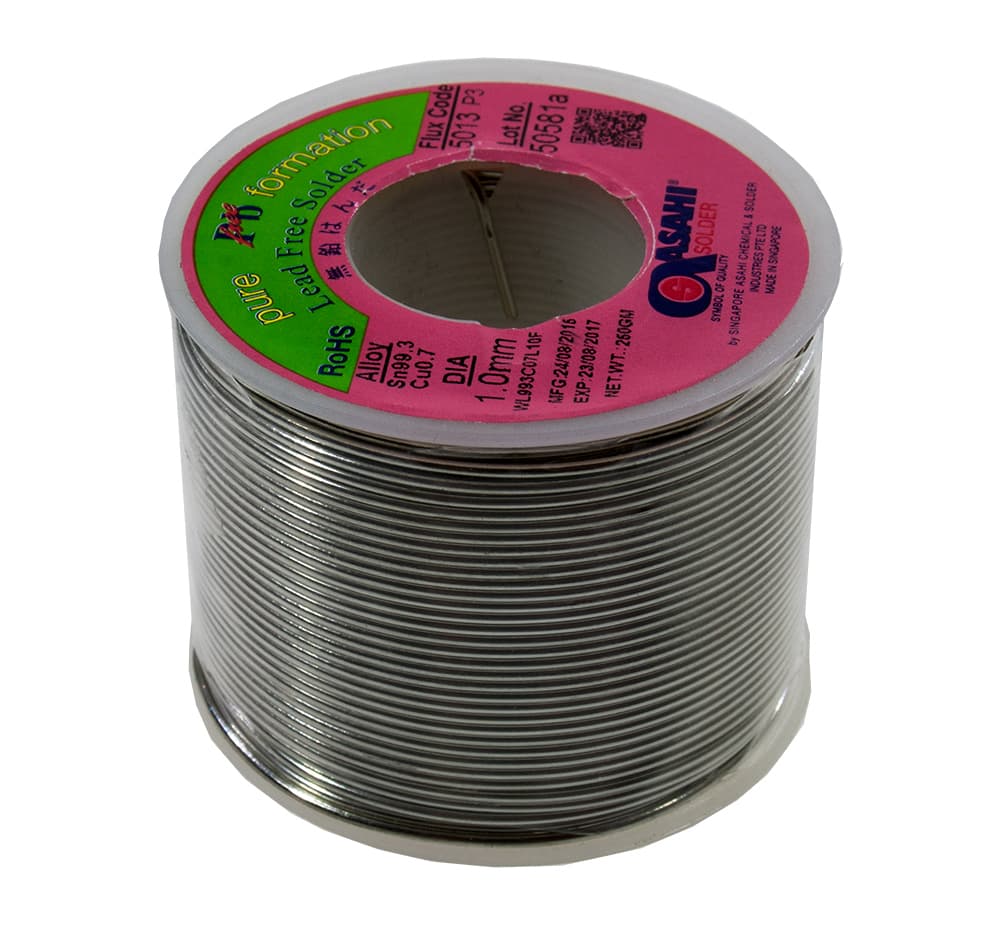

ASAHI | SN993/07CU | 1,0мм | 5013 | ||
|
|
поиск предложений
|
Китай | 0,25мм | ||||
|
|
поиск предложений
|
Китай | 0,4мм | ||||
|
|
поиск предложений
|
Китай | 0,6мм | ||||
|
|
поиск предложений
|
Felder | Pb60Sn40 | 0,75мм | ROM1 | 0,1 кг | |
|
|
поиск предложений
|
Felder | Pb60Sn40 | 1,0мм | ROM1 | 0,1 кг | |
|
|
поиск предложений
|
Felder | Pb60Sn40 | 1,0мм | ROM1 | 0,25 кг | |
|
|
поиск предложений
|
Felder | Pb60Sn40 | 1,0мм | ROM1 | 0,5 кг | |
|
|
поиск предложений
|
Felder | Pb60Sn40 | 1,5мм | ROM1 | 0,1 кг | |
|
|
поиск предложений
|
Felder | Pb60Sn40 | 2,0мм | ROM1 | 0,1 кг | |
|
|
поиск предложений
|
Felder | Sn60Pb36Ag4 | 0,75мм | ROM1 | 0,1 кг | |
|
|
поиск предложений
|
Felder | Sn60Pb36Ag4 | 1,0мм | ROM1 | 0,1 кг | |
|
|
поиск предложений
|
Felder | Sn60Pb36Ag4 | 1,5мм | ROM1 | 0,1 кг | |
|
|
поиск предложений
|
Felder | Sn60Pb36Ag4 | 2,0мм | ROM1 | 0,1 кг | |
|
|
поиск предложений
|

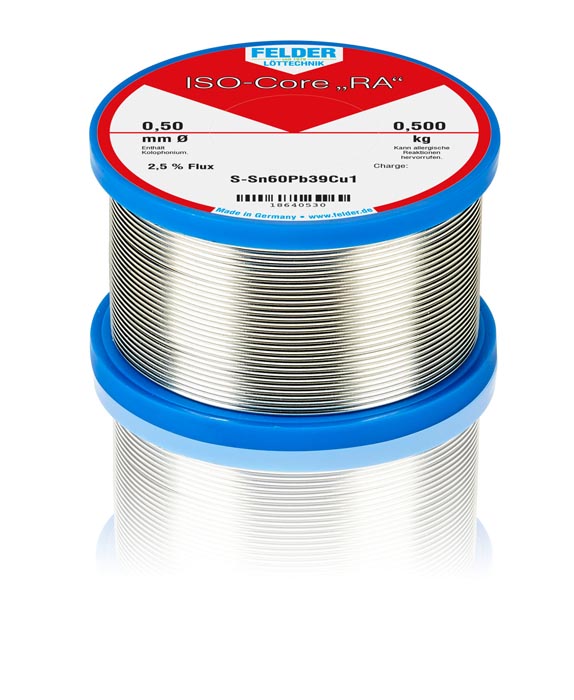

Felder | Sn60Pb39Cu1 | 0,75мм | ROM1 | 0,1 кг | |
|
|
поиск предложений
|
Felder | Sn60Pb39Cu1 | 1,0мм | ROM1 | 0,1 кг | |
|
|
поиск предложений
|
Felder | Sn60Pb39Cu1 | 1,0мм | ROM1 | 0,25 кг | |
|
|
поиск предложений
|
Felder | Sn60Pb39Cu1 | 1,5мм | ROM1 | 0,1 кг | |
|
|
поиск предложений
|
Felder | Sn60Pb39Cu1 | 2,0мм | ROM1 | 0,1 кг | |
|
|
поиск предложений
|
Felder | Sn60Pb40 | 0,5мм | ROM1 | 0,25 кг |
ПРИПОЙ
Припой - это материал, который служит для крепления радиоэлектронных компонентов на печатную плату. Помимо крепления, припой должен создавать электрический контакт с низким переходным сопротивлением, между печатной платой и электронным компонентом. При выборе припоя для пайки необходимо руководствоваться несколькими критериями: а) температурой плавления припоя, б) механической прочностью, в) коррозийной устойчивостью, г) стоимостью. Основным условием при пайке припоем радиоэлектронных компонентов является то, что применяемый припой должен иметь точку плавления ниже, чем материалы из которых изготавливаются радиоэлектронные компоненты. Тем самым обуславливается состав припоя из которого он изготавливается. От состава зависит прочность и электрическая проводимость.
Если рассматривать припои, которые используются при пайке печатных плат, то основная их часть состоит из олова с различными добавками свинца, кадмия, сурьмы, меди, никеля, кадмия, серебра. И в зависимости от процентного содержания олова к другим металлам припои делятся на твердые и мягкие, отсюда обусловлена их температура их плавления. Мягкие припои имеют температуру плавления до 300 градусов, твердые свыше 300 градусов.
В прямой зависимости от состава припоя, лежит и механическая прочность припоя на растяжение. У мягких припоев предел прочности на растяжение лежит в диапазоне от 16 до 100 Мпа. Твердые имеют занчительно больший предел от 100 до 500 Мпа.
Еще один важный показатель – это электропроводность. Выражается в процентах по отношению к электропроводности меди.
Мягкие припои
К мягким припоям относятся оловянно-свинцовые припои, сокращенно ПОС. С отношением олово-свинец от 10% до 90%.
Разделяют на:
1. ПОС-15 — температура плавления 280 °C
2. ПОС-25 — температура плавления 260 °C
3. ПОС-30 — температура плавления 247 °C
4. ПОС-40 — температура плавления 238 °C
5. ПОС-60 — температура плавления 183 °C
6. ПОС-61 — температура плавления 183 °C
7. ПОС-90 — температура плавления 220 °C
К мягким припоям можно еще отнести припои с различными добавками сурьмы, кадмия, цинка.
ПОССу - сурьмянистые припои, применяют при пайке оцинкованных и цинковых изделий с повышенным требованием к прочности паяного соединения.
ПОСК - оловянно-свинцово-кадмиевые припои, применяют для пайки деталей, чувствительных к перегреву и пайки выводов к конденсаторам и пьезокерамике.
ОЦ - оловянно-цинковые припои, применяют для пайки алюминия.
Твердые припои
К твердым припоям чаще всего относятся припои ПМЦ- припой медно-цинковый, серебряные припои - ПСр, содержащие различные добавки.
Разделяют на:
1. ПМЦ-36 – температура плавления 825—950 °C Припой медно-цинковый.
2. ПМЦ-54 – температура плавления 860—970 °C Припой медно-цинковый
3. ПСр-15 – температура плавления 635—810 °C Припой серебряный с содержанием меди и цинка.
4. ПСр-45 – температура плавления 665—725 °C Припой серебряный с содержанием меди и цинка.
5. ПМТ-45 – температура плавления 955 °C Припой медно-титановый.
Температуры плавления припоев марок ПСР и ПМЦ:
1. ПСр-10 — 830 °С
2. ПСр-12 — 785 °С
3. ПСр-25 — 765 °С
4. ПСр-45 — 720 °С
5. ПСр-65 — 740 °С
6. ПСр-70 — 780 °С
7. ПМЦ-36 — 825 °С
8. ПМЦ-42 — 833 °С
9. ПМЦ-51 — 870 °С
Широкое применение получили медно-фосфористые припои, в состав которых добавляется фосфор. Применяют для пайки меди, медных сплавов, серебра, чугуна, твердых сплавов.
Температуры плавления медно-фосфористых припоев:
П81 — 660 °С
П14 — 680 °С
МФ7 — 820 °С
П47 — 810 °С
Серебряные припои
Серебряные припои имеют достаточно широкую область применения:
1. лужение и пайка меди, медно-никелевых сплавов, никеля, ковара, нейзильбера, латуней и бронз;
2. пайка железоникелевых сплавов с посеребренными деталями из стали;
3. пайка стали с медью, никелем, медными и медно-никелевыми сплавами;
4. пайка меди с никелированным вольфрамом;
5. пайка титана и титановых сплавов с нержавеющей сталью;
6. пайка меди и медных сплавов с жаропрочными сплавами и нержавеющими сталями;
7. пайка меди и латуни с коваром, никелем, с нержавеющими сталями и жаропрочными сплавами, пайка свинцово-оловянистых бронз;
8. пайка и лужение меди, никеля, медных и медно-никелевых сплавов с посеребренной керамикой, пайка посеребренных деталей;
9. пайка меди и никеля со стеклоэмалью и керамикой;
10. пайка и лужение ювелирных изделий;
11. пайка меди с бронзой, меди с медью, бронзы с бронзой;
12. пайка меди, медных сплавов и сталей по свежеосаждённому медному гальваническому покрытию толщиной не менее 10 мкм;
13. пайка и лужение цветных металлов и сталей;
14. пайка и лужение серебряных деталей.
Бессвинцовые припои
В связи с повышением внимания общества к вопросам экологии теперь при выборе припоев более серьёзно учитывают токсичность его компонентов. В электротехнике и электронике (особенно в бытовой) всё чаще используют бессвинцовые припои.
Уход от свинцовосодержащих припоев также обусловлен негативным влиянием свинца на прочность соединения с контактами, покрытыми золотом.
Припои изготавливают в виде проволоки, прутков, слитков, шариков. В виде проволоки, припои могут содержать флюс, тогда такие припои называются трубчатый припой с флюсом.
Также для пайки радиоэлектронных компонентов получили широкое применение паяльные пасты.
На рынке припои представлены отечественными и зарубежными производителями.
Отечественные припои представлены такими брендами:
Из зарубежных качественными припоями можно считать:
KOKI (Япония)
FELDER (Германия)
ASAHI (Сингапур).
Как выбрать и купить припой
В каталоге Components.by, можно подобрать и купить припой отечественных и зарубежных производителей. Ассортимент представлен различными марками и составами. Для экономии времени используйте фильтр для подбора припоя по параметрам. В случае если не нашли необходимый припой в каталоге, обратитесь через форму запроса или напишите нам на почту [email protected]
