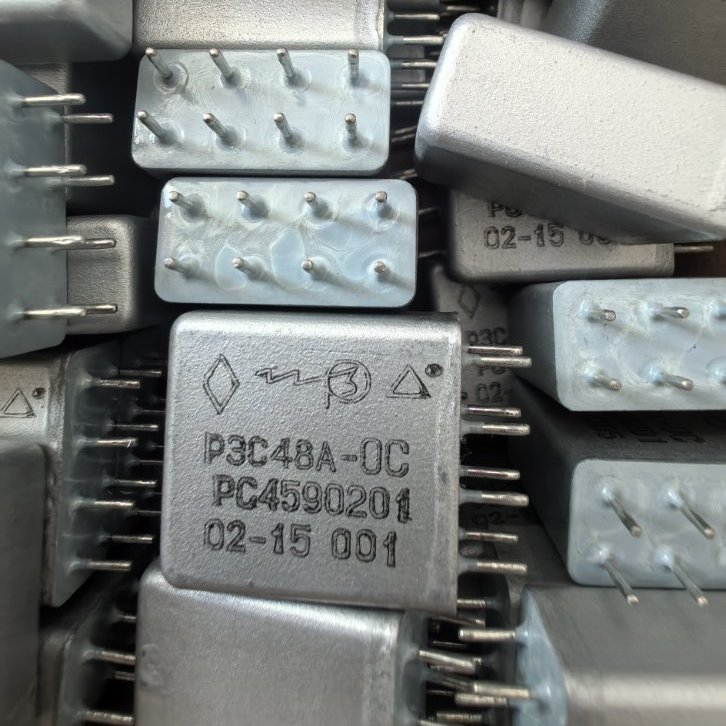

Реле РЭС48А 201

На склад компании ООО "Мичип" поступила продуция - реле РЭС48А 201. Количество складских запасов на 04.06.2025 составляет 40 штук.

Реле РЭС48А 201: герметичное электромагнитное реле для профессиональной электроники

В современной радиоэлектронной аппаратуре специального и общего назначения предъявляются повышенные требования к надежности коммутационных устройств. Реле РЭС48А 201 (паспорт РС4.590.201) — это слаботочное герметичное электромагнитное реле постоянного тока, разработанное для работы в условиях высоких механических нагрузок и экстремальных температур .

Производитель и назначение

Реле РЭС48А выпускается по техническим условиям ЯЛ0.450.033 ТУ и относится к классу электромагнитных неполяризованных реле .

Ключевые особенности конструкции:

Тип реле — неполяризованное, двухпозиционное, одностабильное
Количество контактов — 2 переключающих (две группы)
Способ монтажа — печатный (штыревые выводы)
Корпус — металлический, герметичный
Климатическое исполнение — УХЛ и В (всеклиматическое) по ГОСТ 15150-69
Категория качества — ОТК, ВП, ОС (соответствие стандартам для ответственного применения)

Технические характеристики РЭС48А 201

Сопротивление обмотки 600 ± 60 Ом
Номинальное рабочее напряжение 27 В (+9 / -7 В)
Ток срабатывания не более 23 мА
Ток отпускания не менее 3 мА
Максимальный коммутируемый ток (пост.) 2 А
Максимальный коммутируемый ток (перем.) 1.5 А
Максимальное коммутируемое напряжение 30 В (пост. ток) / 250 В (перем. ток)
Сопротивление контактов не более 1.5 Ом
Время срабатывания не более 10 мс
Время отпускания не более 5 мс
Сопротивление изоляции (в нормальных условиях) не менее 200 МОм
Электрическая прочность изоляции 500 В (цепь-корпус)
Частота коммутации не более 8 Гц
Ресурс (коммутационных циклов) 1 × 10⁵

Параметры надежности и долговечности

Реле РЭС48А 201 отличается высокой надежностью и длительным сроком службы :

Минимальный срок сохраняемости 25 лет

Гамма-процентная наработка 1000 ч (непрерывная работа) / 10000 ч (суммарная)

Масса реле не более 15.5 г

Устойчивость к внешним воздействиям

Реле предназначено для работы в жестких условиях эксплуатации :

Диапазон рабочих температур -60 … +85 °C
Относительная влажность до 98% при +35°C
Атмосферное давление 1.33×10⁻⁶ … 3.04×10⁵ Па (от глубокого вакуума до избыточного давления)
Синусоидальная вибрация до 20 g (3000 Гц)
Линейное ускорение до 100 g
Механический удар (одиночный) до 150 g (9 ударов)
Механический удар (многократный) до 75 g (4000 ударов)

Материалы контактов

Контакты реле выполнены из специальных сплавов: ПлИ-10 (палладий-иридиевый сплав), СрМгН99 (серебро-магний-никелевый сплав), СрПдМг20-03 (серебро-палладий-магниевый сплав) . Такое исполнение обеспечивает:

Низкое переходное сопротивление
Устойчивость к дугообразованию
Долговечность при коммутации слаботочных цепей

Область применения РЭС48А 201

Благодаря высокой механической прочности, герметичности и широкому диапазону рабочих температур, реле РЭС48А 201 находит применение в различных областях профессиональной электроники .

Аэрокосмическая и оборонная промышленность
Бортовые системы летательных аппаратов — коммутация цепей управления в условиях вибрации и перегрузок
Радиолокационные станции — слаботочные цепи управления и сигнализации
Системы навигации и связи спецназначения
Железнодорожный транспорт
Системы автоматики (СЦБ) — сигнализация, централизация, блокировка
Управление тяговым подвижным составом
Бортовые системы безопасности
Промышленная автоматика
Программируемые логические контроллеры (ПЛК) — гальваническая развязка цепей
Системы управления станками и производственными линиями
Измерительное оборудование — переключение диапазонов и каналов
Телекоммуникации и связь
Аппаратура уплотнения и коммутации каналов
Радиорелейные станции
Системы охранной и пожарной сигнализации
Приборостроение
Контрольно-измерительные приборы
Медицинская диагностическая аппаратура
Лабораторное оборудование ответственного назначения
Ремонт и восстановление оборудования
Замена вышедших из строя реле в аппаратуре советского и российского производства
Восстановление систем управления промышленного оборудования

Совместимость и аналоги

Реле РЭС48А 201 выпускается в нескольких модификациях с разными паспортами :

Паспорт реле Напряжение обмотки Сопротивление

РС4.590.201 27 В 600 Ом

РС4.590.202 12 В 100 Ом

РС4.590.203 18 В 350 Ом

РС4.590.204 6 В 42 Ом

РС4.590.205 100 В 8000 Ом

РС4.590.206 48 В 1250 Ом

РС4.590.208 60 В 2900 Ом

РЭС48А 201 полностью соответствует паспорту РС4.590.201 и может использоваться как замена для:

РЭС48А-01

РЭС48А-04

РЭС48А-05

РЭС48А-06

РЭС48А-07

РЭС48А-08

РЭС48А-09

Почему стоит выбрать РЭС48А 201?

Герметичность — полная защита от влаги, пыли и агрессивных сред
Высокая виброустойчивость — до 20 g в диапазоне до 3000 Гц
Широкий температурный диапазон — от -60 до +85 °C
Долговечность — сохраняемость 25 лет
Два переключающих контакта — 2 группы контактов в одном корпусе
Стабильность параметров — низкое переходное сопротивление контактов
Универсальность применения — коммутация как постоянного, так и переменного тока

Конструктивные исполнения

Реле РЭС48 выпускается в нескольких вариантах :

РЭС48А — для печатного монтажа (без угольников)

РЭС48Б — с угольниками для крепления

РЭС48-1 — с планарными выводами для поверхностного монтажа

Где купить РЭС48А 201 в Минске?

Если вам требуется оригинальное реле РЭС48А 201 (РС4.590.201) в Беларуси, обращайтесь в компанию ООО «Мичип».

О компании ООО «Мичип»

Компания ООО «Мичип» является профессиональным поставщиком электронных компонентов в Республике Беларусь. Основные направления деятельности :

Поставка активных и пассивных электронных компонентов

Помощь в подборе аналогов и компонентов под конкретную задачу

Обеспечение потребностей контрактного производства печатных плат

Техническая поддержка при разработке электронных устройств

Преимущества сотрудничества с ООО «Мичип»:

✅ Оригинальная продукция — поставки от проверенных производителей

✅ Собственная IT-платформа — удобный поиск и заказ компонентов

✅ Техническая поддержка — помощь в подборе компонентов и решений

✅ Возможность получения образцов — для тестирования перед закупкой

✅ Отсрочка платежа — для постоянных партнеров

✅ Быстрая логистика — поставки от 1 до 2 недель с крупнейших дистрибьюторов (DigiKey, Mouser, TME, Farnell)

Контакты ООО «Мичип» в Минске

Контакт Данные

Адрес г. Минск, ул. Одесская, 14, офис 5

Телефон +375 44 761 18 88

E-mail [email protected]

Сайт michip.by

Реле РЭС48А 201 — это проверенное временем решение для коммутации слаботочных цепей в ответственной радиоэлектронной аппаратуре. Герметичный корпус, устойчивость к вибрациям, широкий диапазон рабочих температур и срок сохраняемости 25 лет делают это реле незаменимым для аэрокосмической, оборонной, железнодорожной и промышленной электроники.

Заказать реле РЭС48А 201 в Минске с доставкой по Беларуси можно прямо сейчас, связавшись с менеджерами ООО «Мичип» по указанным контактам.
