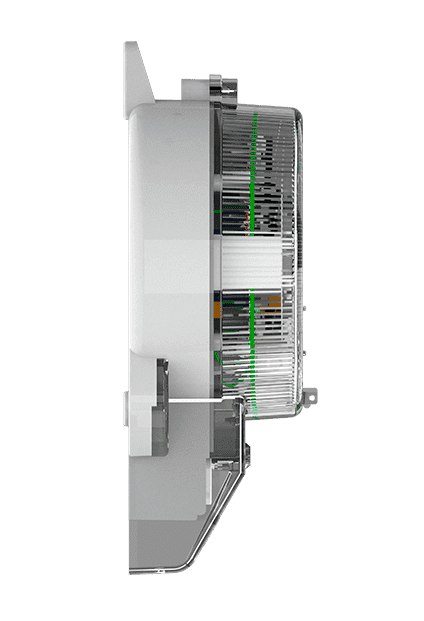

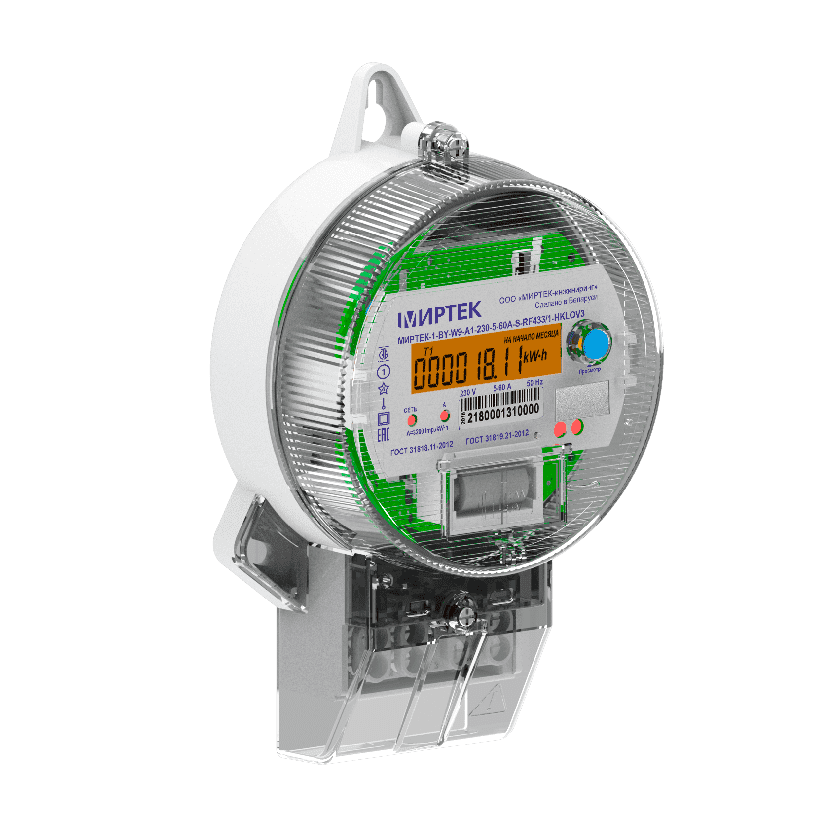

Однофазный счётчик электрической энергии «МИРТЕК-1-BY-W9»
Однофазный счётчик электрической энергии «МИРТЕК-1-BY-W9»
Изображение служит только для ознакомления. См. спецификацию продукта.
|
|
| Класс точности по ГОСТ | 31819.21-20121 |
| Номинальное напряжение | 220 В или 230 В |
| Диапазон напряжений питанияот | 0,75 Uном до 1,2 Uном |
| Частота измерительной | (50±7,5) Гц |
| Базовый (номинальный) | 5 А |
| Максимальная сила тока | 60 А или 80 А |
| Диапазон значений постоянной счётчика по активной электрической энергии |
800 до 3200 имп/(кВт·ч)
|
| Стартовый ток |
• 12,5 мА для счётчиков непосредственного включения с базовым током 5 А
• 5 мА для счётчиков непосредственного включения с базовым током 10 А
|
| Полная (активная) мощность, потребляемая цепью напряжения счётчика при номинальном напряжении, нормальной температуре, номинальной частоте, не превышает | 10 В·А (2 Вт) |
| Полная мощность, потребляемая каждой цепью тока при базовом токе, нормальной температуре и номинальной частоте сети, не превышает | 0,3 В·А |
| Диапазон рабочих температур | от -40 до +70 °С |
| Межповерочный интервал | 8 лет |
| Срок службы счётчика, не менее | 30 лет |
| Средняя наработка на отказ, не менее | 220000 ч |
.png)
Сертификат продукции собственного производства
Описание типа средств измерений
Руководство по эксплуатации МИРТЕК-1-BY
Сертификат об утверждении типа средств измерений
Отраслевой рекомендуемый перечень
Условное обозначение
МИРТЕК-1-BY - W9 - XXXX - XXX - XX - XXX - XX - XXXXXX - XXXX - XX - XXXXXXXX - X
Тип счётчика
Тип корпуса
W9 – для установки на щиток, модификация 9
Класс точности
A1 – класс точности 1 по ГОСТ 31819.21-2012
Номинальное напряжение
220 – 220 В
230 – 230 В
Базовый ток
5 – 5 А
Максимальный ток
60 – 60 А
80 – 80 А
Количество и тип измерительных элементов
S – один шунт в фазной цепи тока
SS – два шунта в фазной цепи тока и цепи тока нейтрали
Первый интерфейс
RF433/n* – радиоинтерфейс 433 МГц
(*n – номер модификации модуля интерфейса (от 1 до 9))
Второй интерфейс
G/n* – радиоинтерфейс GSM/GPRS, 3G, 4G/LTE, NB-IoT
(Нет символа) – интерфейс отсутствует
(*n – номер модификации модуля интерфейса (от 1 до 9))
Поддерживаемые протоколы передачи данных
(Нет символа) – протокол «МИРТЕК»
Дополнительные функции
Н – датчик магнитного поля
K – реле управления нагрузкой в цепи тока
L – подсветка индикатора
O – оптопорт
Qn – дискретный выход, где n – количество выходов (от 1 до 4)
R – защита от выкручивания винтов кожуха
U – защита целостности корпуса
Vn – электронная пломба, гд е n может принимать значения:
электронная пломба на корпусе
электронная пломба на крышке зажимов
электронные пломбы на корпусе и крышке зажимов
(Нет символа) – дополнительные функции отсутствуют
Количество направлений учёта электроэнергии
(Нет символа) – измерение электроэнергии в одном направлении (по модулю)
Для чего нужен электронный счетчик учета электроэнергии
Назначение прибора учета электроэнергии далее электросчетчика, сводится к постоянному измерению потребляемой мощности на определенном участке потребления и отображению в понятном для человека виде. Электронные приборы учета электроэнергии выполнены на полупроводниковой элементной базе с микропроцессорным управлением.
Электронные счетчики изготавливают для учета энергии в однофазных и трехфазных электрических сетях. Для учета электроэнергии в трехфазной сети рекомендуются к примененнию электросчетчики "МИРТЕК-3-BY-SP31", "МИРТЕК-3-BY-W32","МИРТЕК-3-BY-D33", "МИРТЕК-3-BY-W31".
Для учета электроэнергии в однофазной сети рекомендуются к примененнию электросчетчики: «МИРТЕК-1-BY-W1» , «МИРТЕК-1-BY-W9», «МИРТЕК-1-BY-SP2», «МИРТЕК-1-BY-SP3», «МИРТЕК-1-BY-SP1», «МИРТЕК-1-BY-W6», «МИРТЕК-1-BY-W6b», «МИРТЕК-1-BY-W3», «МИРТЕК-1-BY-W2», «МИРТЕК-1-BY-D5», «МИРТЕК-1-BY-D1»
Из чего состоит электроный счетчик учета электроэнергии
Конструктивно электронный счетчик электроэнергии выполнен из пластикового корпуса в который помещается:
1. Печатная плата с микроконтроллером
2. Измерительные трансформаторы
3. ЖКИ - индикатор для отображения информации о количественном потреблении электроэнергии
4. Модуль для беспроводной связи. Исползуется для включения счетчика электроэнергии в систему АСКУЭ или снятия показаний контролерами на расстоянии.
5. Клемная колодка для подключения счетчика к сети.
Какую мощность могут измерять электронные счтечики электроэнергии
Электроные счетчики электроэнергии учитывают полную активную и реактивную мощность. Достигается это за счет измерения векторов тока с напряжением на входе. А нагрузка расчитывается микроконтроллером, исходя из отколонений значений угла, между током и напряжением.
Этим электронные счетчики электроэнергии выгодно отличаются от своих предшественников - индукционных счетчиков учета электроэнергии, которые могут измерять только реактивную мощность.
Какими возможностями обладают электронные счетчики учета электроэнергии
1.Низкая погрешность
2.Конструкции для учета в терх-фазных сетях могут работать в трех и четырех проводных электрических сетях.
3.Электронный счетчик электроэнергии может подключаться непосредственно к оборудованию или через измерительные трансформаторы.
4.Счетчик фиксирует полную мощность со всеми составляющими с фиксацией по времени.Благодаря этой функции можно анализировать потребление электроэнергии за сутки, месяцы или год.
5.Возможность снятия показаний мгновенной активной или реактивной нагрузки в каждой фазе. Произвести замер действующего значения тока, напряжения, частоты.
6.Применение многотарифного учета электроэнергии.
7.Снятие показаний и управление счетчиком на удалении при использоваии системы АСКУЭ.
