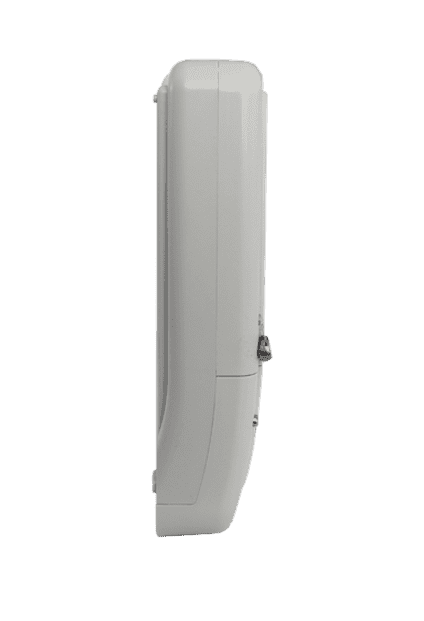

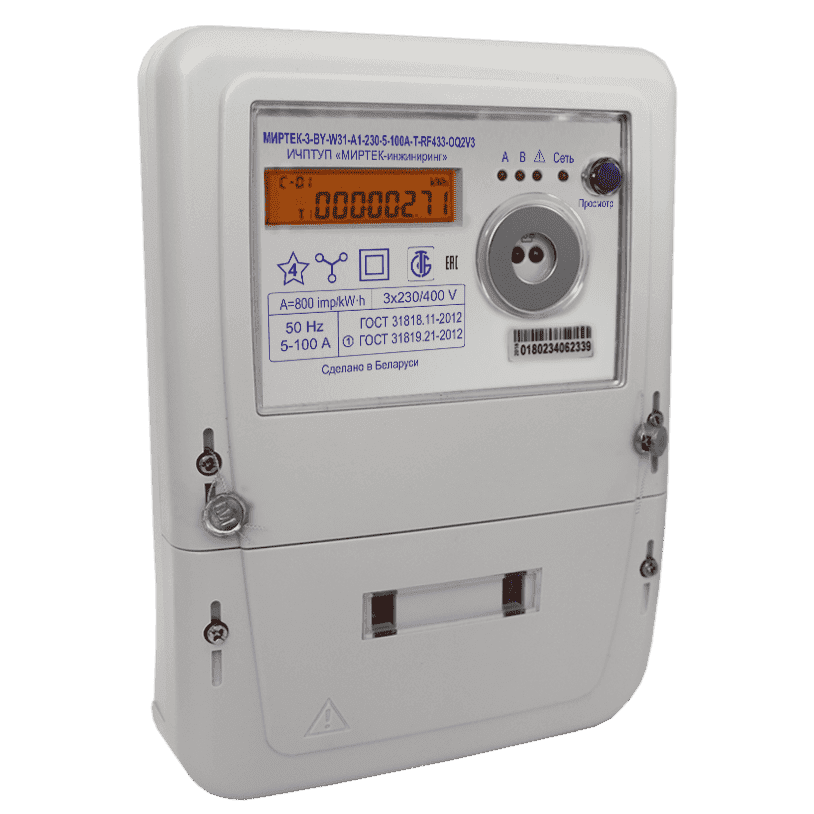

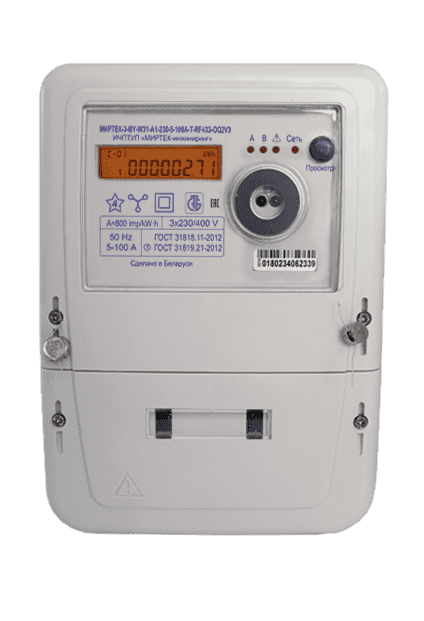

Трехфазный счётчик учета электроэнергии «МИРТЕК-3-BY-W31»
Трехфазный счётчик учета электроэнергии «МИРТЕК-3-BY-W31»
Изображение служит только для ознакомления. См. спецификацию продукта.
|
|
| Класс точности по ГОСТ 31819.21-2012 | 1 |
| Класс точности по ГОСТ 31819.22-2012 | 0.5S |
| Класс точности по ГОСТ 31819.23-2012 | 1 |
| Номинальное напряжение | 57,7 В, 220 В или 230 В |
| Диапазон напряжений питания | от 0,75 Uном до 1,2 Uном |
| Частота измерительной сети | (50±7,5) Гц |
| Базовый (номинальный) ток | 5 А или 10 А |
| Максимальная сила тока | 10 А, 60 А,100 А |
| Диапазон значений постоянной счётчика по активной электрической энергии | от 800 до 3200 имп/(кВт·ч) |
| Диапазон значений постоянной счётчика по реактивной электрической энергии | от 800 до 3200 имп/(квар·ч) |
| Стартовый ток |
• 12,5 мА для счётчиков непосредственного включения с базовым током 5 А, класса точности 1 по ГОСТ 31819.21-2012 или ГОСТ 31819.23-2012
• 25 мА для счётчиков непосредственного включения с базовым током 10 А, класса точности 1 по ГОСТ 31819.21-2012 или ГОСТ 31819.23-2012
• 10 мА для счётчиков трансформаторного включения с базовым током 5 А, класса точности 1 по ГОСТ 31819.21-2012 или ГОСТ 31819.23-2012
• 5 мА для счётчиков трансформаторного включения с базовым током 5 А, класса точности 0,2S или 0.5S по ГОСТ 31819.22-2012
|
| Полная (активная) мощность, потребляемая цепью напряжения счётчика при номинальном напряжении, нормальной температуре, номинальной частоте, не превышает | 10 В·А (2 Вт) |
| Полная мощность, потребляемая каждой цепью тока при базовом токе, нормальной температуре и номинальной частоте сети, не превышает | 0,3 В·А |
| Диапазон рабочих температур | от -40 до +70 °С |
| Межповерочный интервал | 8 лет |
| Срок службы счётчика, не менее | 30 лет |
| Средняя наработка на отказ, не менее | 220000 ч |
.png)
Описание типа средств измерений МИРТЕК-3-BY
Руководство по эксплуатации устройства МИРТЕК-3-BY
Отраслевой рекомендуемый перечень средств коммерческого учета электроэнергии, Республика Беларусь
Таможенный союз. Декларация о соответствии
Сертификат продукции собственного производства
Сертификат соответствия ISO-9001-11
Сертификат об утверждении типа средств измерений
Типовой проект индивидуального учета 3ф
Проект АСКУЭ_типовой №1
Проект АСКУЭ_типовой №2
Проект АСКУЭ_типовой №3
Проект АСКУЭ_типовой №4
Проект АСКУЭ_типовой №5
Проект АСКУЭ_типовой №6
Условное обозначение
____1____ _2_ _3__ _4_ _5_ _6_ 7 __8___ _9_ 10 ___11___ 12
МИРТЕК-3-BY - W31 - XXXX - XXX - XX - XXX - XX - XXXXXX - XXXX - XX - XXXXXXXX - X
Тип счётчика
Тип корпуса
W31 – для установки на щиток, модификация 1
Класс точности
A1 – класс точности 1 по ГОСТ 31819.21-2012
A0.5 – класс точности 0,5S по ГОСТ 31819.22-2012
A1R1 – класс точности 1 по ГОСТ 31819.21-2012 и класс точности 1 по ГОСТ 31819.23-2012
A0.5R1 – класс точности 0,5S по ГОСТ 31819.22-2012 и класс точности 1 по ГОСТ 31819.23-2012
A0.2R1 – класс точности 0,2S по ГОСТ 31819.22-2012 и класс точности 1 по ГОСТ 31819.23-2012
Номинальное напряжение
57,7 – 57,7 В
220 – 220 В
230 – 230 В
Базовый ток
5 – 5 А
10 – 10 А
Максимальный ток
10 – 10 А
60 – 60 А
100 – 100 А
Количество и тип измерительных элементов
S – шунты
T – трансформаторы тока
Первый интерфейс
CAN – интерфейс CAN
RS485 – интерфейс RS-485
RF433/n* – радиоинтерфейс 433 МГц
RF2400/n* – радиоинтерфейс 2400 МГц
PF/n* – PLC-модем с FSK-модуляцией
PO/n* – PLC-модем с OFDM-модуляцией
(*n – номер модификации модуля интерфейса (от 1 до 9))
Второй интерфейс
RF433/n* – радиоинтерфейс 433 МГц
(Нет символа) – интерфейс отсутствует
(*n – номер модификации модуля интерфейса (от 1 до 9))
Поддерживаемые протоколы передачи данных
(Нет символа) – протокол «МИРТЕК»
P2 – протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС
Дополнительные функции
Н – датчик магнитного поля
K – реле управления нагрузкой в цепи тока
M – измерение параметров качества электрической сети
O – оптопорт
Qn – дискретный выход, где n – количество выходов (от 1 до 4)
Vn – электронная пломба, гд е n может принимать значения:
электронная пломба на корпусе
электронная пломба на крышке зажимов
электронные пломбы на корпусе и крышке зажимов
Z – резервный источник питания
(Нет символа) – дополнительные функции отсутствуют
Количество направлений учета электроэнергии
(Нет символа) – измерение электроэнергии в одном направлении (по модулю)
D – измерение электроэнергии в двух направлениях
Для чего нужен электронный счетчик учета электроэнергии
Назначение прибора учета электроэнергии далее электросчетчика, сводится к постоянному измерению потребляемой мощности на определенном участке потребления и отображению в понятном для человека виде. Электронные приборы учета электроэнергии выполнены на полупроводниковой элементной базе с микропроцессорным управлением.
Электронные счетчики изготавливают для учета энергии в однофазных и трехфазных электрических сетях. Для учета электроэнергии в трехфазной сети рекомендуются к примененнию электросчетчики "МИРТЕК-3-BY-SP31", "МИРТЕК-3-BY-W32","МИРТЕК-3-BY-D33", "МИРТЕК-3-BY-W31".
Для учета электроэнергии в однофазной сети рекомендуются к примененнию электросчетчики: «МИРТЕК-1-BY-W1» , «МИРТЕК-1-BY-W9», «МИРТЕК-1-BY-SP2», «МИРТЕК-1-BY-SP3», «МИРТЕК-1-BY-SP1», «МИРТЕК-1-BY-W6», «МИРТЕК-1-BY-W6b», «МИРТЕК-1-BY-W3», «МИРТЕК-1-BY-W2», «МИРТЕК-1-BY-D5», «МИРТЕК-1-BY-D1»
Из чего состоит электроный счетчик учета электроэнергии
Конструктивно электронный счетчик электроэнергии выполнен из пластикового корпуса в который помещается:
1. Печатная плата с микроконтроллером
2. Измерительные трансформаторы
3. ЖКИ - индикатор для отображения информации о количественном потреблении электроэнергии
4. Модуль для беспроводной связи. Исползуется для включения счетчика электроэнергии в систему АСКУЭ или снятия показаний контролерами на расстоянии.
5. Клемная колодка для подключения счетчика к сети.
Какую мощность могут измерять электронные счтечики электроэнергии
Электроные счетчики электроэнергии учитывают полную активную и реактивную мощность. Достигается это за счет измерения векторов тока с напряжением на входе. А нагрузка расчитывается микроконтроллером, исходя из отколонений значений угла, между током и напряжением.
Этим электронные счетчики электроэнергии выгодно отличаются от своих предшественников - индукционных счетчиков учета электроэнергии, которые могут измерять только реактивную мощность.
Какими возможностями обладают электронные счетчики учета электроэнергии
1.Низкая погрешность
2.Конструкции для учета в терх-фазных сетях могут работать в трех и четырех проводных электрических сетях.
3.Электронный счетчик электроэнергии может подключаться непосредственно к оборудованию или через измерительные трансформаторы.
4.Счетчик фиксирует полную мощность со всеми составляющими с фиксацией по времени.Благодаря этой функции можно анализировать потребление электроэнергии за сутки, месяцы или год.
5.Возможность снятия показаний мгновенной активной или реактивной нагрузки в каждой фазе. Произвести замер действующего значения тока, напряжения, частоты.
6.Применение многотарифного учета электроэнергии.
7.Снятие показаний и управление счетчиком на удалении при использоваии системы АСКУЭ.
