Счётчик воды электронный МИРТЕК-71-BY для холодной и горячей воды
Счётчик воды электронный МИРТЕК-71-BY для холодной и горячей воды
Описание:
Счётчик воды электронный МИРТЕК-71-BY для холодной и горячей воды
Описание

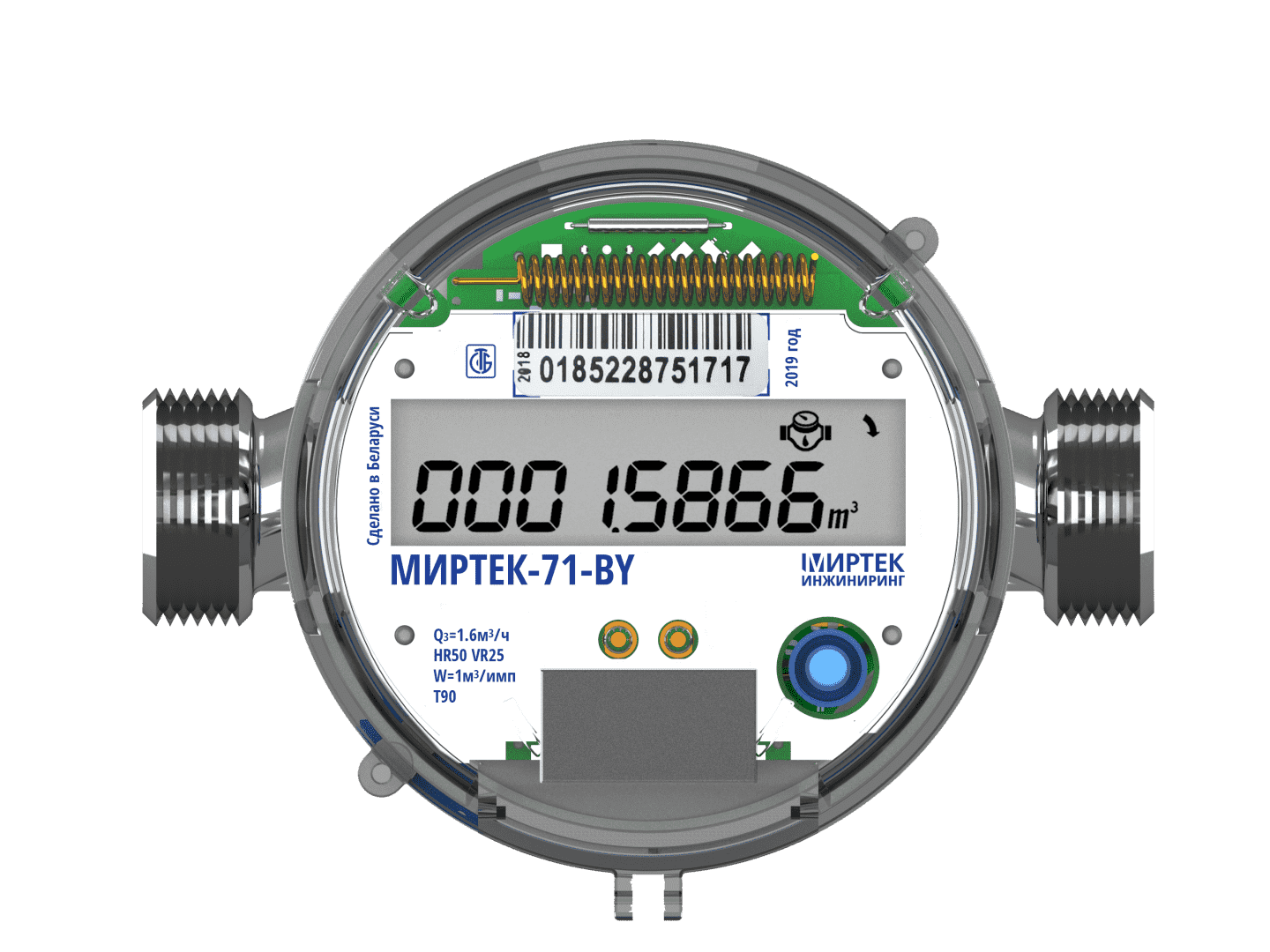

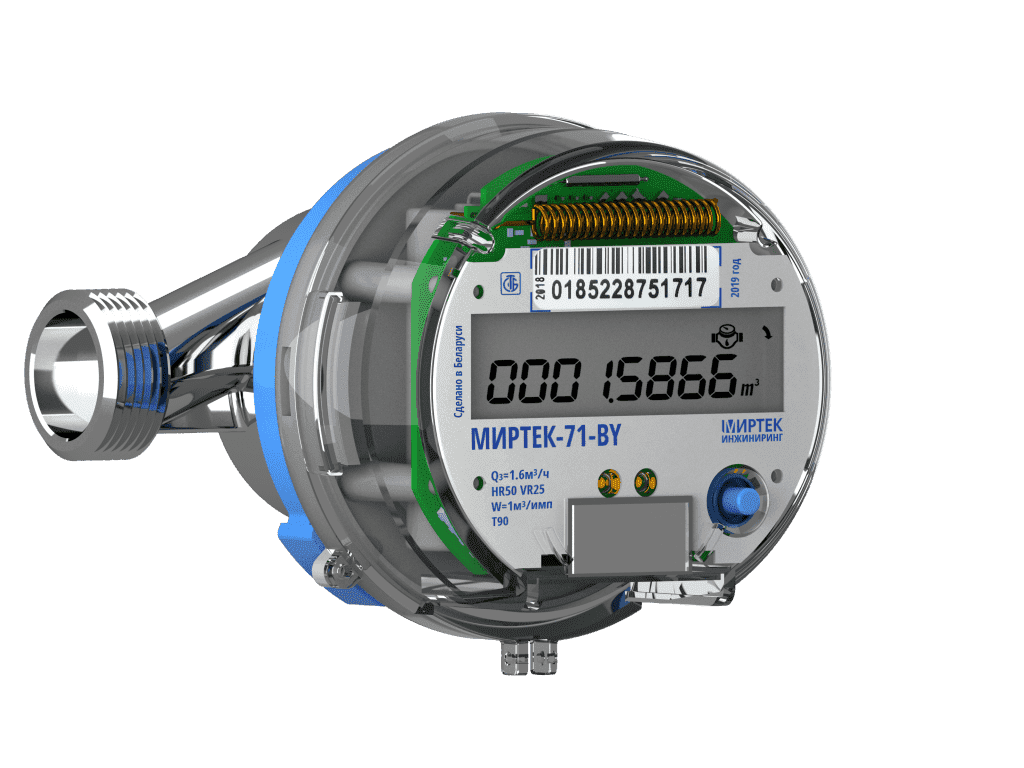

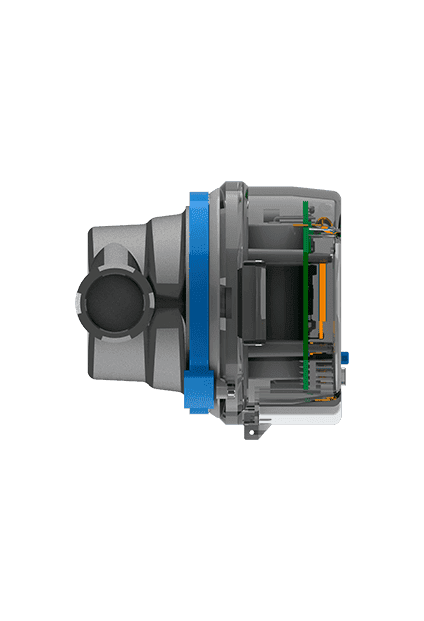

Электронный счётчик холодной и горячей воды МИРТЕК-71-BY
Электронные счетчики воды (приборы учета расхода воды) предназначены для технологического и коммерческого учёта потребляемого объёма питьевой воды на промышленных объектах, а также объектах коммунально-бытового назначения, эксплуатируемых в условиях с умеренным и холодным климатом.
Электронные счетчики водыМиртек являются универсальными и могут быть использованы для измерения объёма как холодной, так и горячей воды; СХВ – только холодной.
Счётчики МИРТЕК-71-BY также могут быть использованы для автоматизированных систем учёта энергоресурсов (АСКУЭ).
Электронный счетчик расхода воды обеспечивает:
1. подключение и электрическое питание электронного счётного устройства с импульсным или частотным выходным сигналом;
2. вычисление объёма и температуры питьевой воды, приведенного к стандартным условиям;
3. измерение времени наработки при включенном питании и по запросу индикацию часов реального времени;
4. регистрацию и накопление информации об объёме воды, в приведенных к стандартным условиям метрах кубических с хранением архивных сведений суточных, месячных и годовых показаний;
5. передачу информации на верхний уровень с помощью интерфейсов связи;
а также имеет в своем составе сегментный LCD дисплей, способный в зависимости от режима индикации демонстрировать следующие показания счётчика:
1. приведенный объём потреблённой воды;
2. текущие дату и время;
3. температуру протекающей воды;
4. мгновенный расход протекающей воды;
5. активность оптического и радиоинтерфейсов;
6. уровень заряда питающих батарей;
7. обнаружение попыток несанкционированного доступа к устройству, включая попытки воздействия внешним магнитным полем;
8. обнаружение аварийного режима работы электронного счётного устройства;
9. единицы измерения индицируемых величин.
Характеристики
| Номинальный диаметр | DN15 DN20 |
| Расход воды, м3/ч, в том числе для счётчиков |
СХВ в диапазоне температур, °C от +0,1 до +30
СГВ в диапазоне температур, °C т +0,1 до +90
|
| Минимальный Q1 |
0,06* 0,1*
0,03 0,05
|
| Переходный Q2 |
0,15* 0,25*
0,12 0,2
|
| Постоянный Q3 | 1,6 2,5 |
| Максимальный Q4 | 3 5 |
| Порог чувствительности, м3/ч, не более |
0,03* 0,05*
0,015 0,025
|
|
Наибольший объем воды, м3 за сутки
за месяц
|
37,5 62,5
1125 1875
|
|
Пределы допускаемой относительной погрешности счетчиков в диапазоне расходов, %:
СГВ, СХВ от Q1 до Q2
СХВ от Q2 до Q4
СГВ от Q2 до Q4
|
±5,0
±2,0
±3,0
|
| Класс потери давления по ГОСТ ISO 4064-1-2017 | Δp63 |
|
Класс по давлению воды по ГОСТ ISO 4064-1-2017
|
MAP 10 |
|
Температурный класс ГОСТ ISO 4064-1-2017
СХВ
СГВ
|
Т30
Т90
|
|
Класс чувствительности к возмущениям потока по ГОСТ ISO 4064-1-2017
перед счётчиком
после счётчика
|
U0
D0
|
|
Значение R
при горизонтальной позиции
при вертикальной позиции
|
50
25
|
| Цена младшего разряда индикаторного устройства для СХВ, СГВ, л | 1/0,01** |
| Ёмкость индикаторного устройства, м3 | 99999,999/99,99999** |
|
Глубина хранения архивов на начало суток
|
128 суток |
| Глубина хранения архивов на начало месяца | 36 месяцев |
| Глубина хранения архивов на начало года | 10 лет |
| Длина без штуцеров и гаек, мм | 110 130 |
| Габаритные размеры, мм, не более | 110х89х85 130х88х85 |
| Масса, кг, не более | 0,5 0,6 |
|
Условия эксплуатации: температура окружающего воздуха, °С
относительная влажность, %, не более
атмосферное давление, кПа
|
от +5 до +50
80
от 84 до 106
|
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч, не менее | 110000 |
| Примечание: |
значения расходов, отмеченные *, относятся к вариантам монтажа счётчика с расположением шкалы, отличным от горизонтального;
значения, отмеченные **, относятся к режиму поверки.
|
.png)
Описание типа средств измерения
Паспорт оборудования
Сертификат об утверждении типа средств измерений
Условное обозначение
МИРТЕК-71 - BY - X - XХ - X - X - X - X - X - XXХХХ - ХХ
Фирменное обозначение: МИРТЕК-71
BY - РЭ и ПС на русском или белорусских языках;
AM - РЭ и ПС на армянском языке;
РУ - РЭ и ПС на русском языке;
KZ - РЭ и ПС на казахском языке;
KG - РЭ и ПС на кыргызском языке;
MD - РЭ и ПС на молдавском языке;
TJ - РЭ и ПС на таджикском языке;
UZ - РУ и ПС на узбекском языке.
Модификация гидравлической части:
1 - гидравлическая часть счётчика тип 1
Типоразмер:
15 - DN15;
20 - DN20.
Метрологический класс: 1 или 2;
Наличие детектора внешнего магнитного поля:
H - с детектором воздействия внешнего магнитного поля
(Нет символа) - детектор воздействия внешним магнитным полем отсутствует
Исполнение корпуса:
C – разборное исполнение корпуса;
.pdf)
