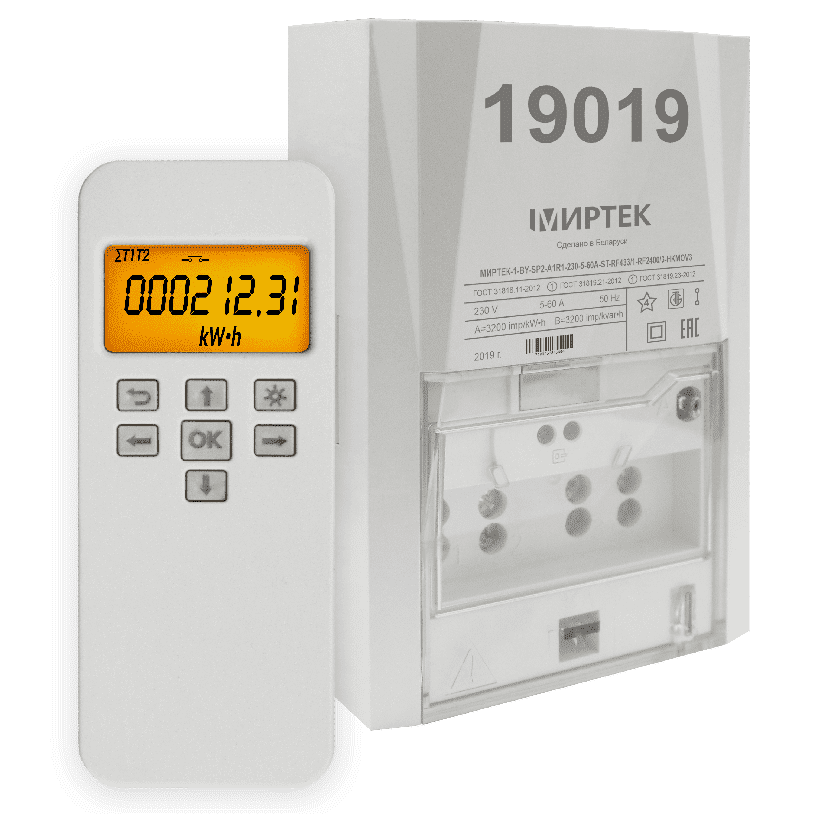

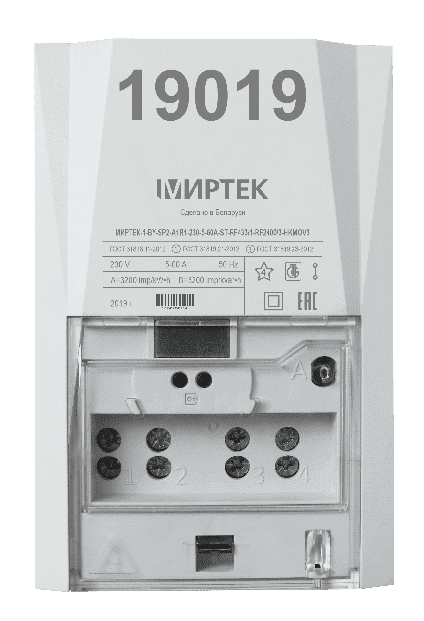

Однофазный счетчик электрической энергии «МИРТЕК-1-BY-SP2»
Однофазный счетчик электрической энергии «МИРТЕК-1-BY-SP2»
Изображение служит только для ознакомления. См. спецификацию продукта.
|
|
.png)
| Класс точности по ГОСТ | 1 |
| Класс точности по ГОСТ | 1 |
| Номинальное напряжение | 220 В или 230 В |
| Диапазон напряжений питания | 0,75 Uном до 1,2 Uном |
| Частота измерительной сети | (50±7,5) Гц |
| Базовый (номинальный) ток | 5 А |
| Максимальная сила тока | 60 А, 80 А или 100 А |
| Диапазон значений постоянной счётчика по реактивной электрической энергии | 800 до 3200 имп/(кВт·ч) |
| Стартовый ток | 12,5 мА |
| Полная (активная) мощность, потребляемая цепью напряжения счётчика при номинальном напряжении, нормальной температуре, наминальной частоте, не превышает | 10 В·А (2 Вт) |
| Полная мощность, потребляемая каждой цепью тока при базовом токе, нормальной температуре и номинальной частоте сети, не превышает | 0,3 В·А |
| Диапазон рабочих температур | -40 до +70 °С |
| Межповерочный интервал | 8 лет |
| Срок службы счётчика, не менее | 30 лет |
| Средняя наработка на отказ, не менее | 220000 ч |
.png)
.pdf)
Руководство по эксплуатации
Описание типа средства измерений
Сертификат об утверждении типа средства измерений
Условное обозначение
МИРТЕК-1-BY - SP2 - XXXX - XXX - XX - XXX - XX - XXXXXX - XXXX - XX - XXXXXXXX - X
Тип счётчика
Тип корпуса

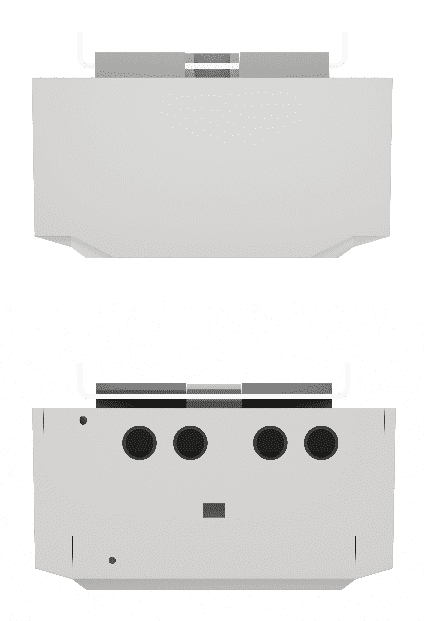

SP2 – для установки на опору ЛЭП, модификация 2
Класс точности
A1 – класс точности 1 по ГОСТ 31819.21-2012
A1R1 – класс точности 1 по ГОСТ 31819.21-2012 и класс точности 1 по ГОСТ 31819.23-2012
Номинальное напряжение
220 – 220 В
230 – 230 В
Базовый ток
5 – 5 А
Максимальный ток
60 – 60 А
80 – 80 А
100 – 100 А
Количество и тип измерительных элементов
S – один шунт в фазной цепи тока
SS – два шунта в фазной цепи тока и цепи тока нейтрали
ST – шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали
Первый интерфейс
RF433/n* – радиоинтерфейс 433 МГц
RF868/n* – радиоинтерфейс 868 МГц
RF2400/n* – радиоинтерфейс 2400 МГц
PF/n* – PLC-модем с FSK-модуляцией
(*n – номер модификации модуля интерфейса(от 1 до 9))
Для чего нужен электронный счетчик учета электроэнергии
Назначение прибора учета электроэнергии далее электросчетчика, сводится к постоянному измерению потребляемой мощности на определенном участке потребления и отображению в понятном для человека виде. Электронные приборы учета электроэнергии выполнены на полупроводниковой элементной базе с микропроцессорным управлением.
Электронные счетчики изготавливают для учета энергии в однофазных и трехфазных электрических сетях. Для учета электроэнергии в трехфазной сети рекомендуются к примененнию электросчетчики "МИРТЕК-3-BY-SP31", "МИРТЕК-3-BY-W32","МИРТЕК-3-BY-D33", "МИРТЕК-3-BY-W31".
Для учета электроэнергии в однофазной сети рекомендуются к примененнию электросчетчики: «МИРТЕК-1-BY-W1» , «МИРТЕК-1-BY-W9», «МИРТЕК-1-BY-SP2», «МИРТЕК-1-BY-SP3», «МИРТЕК-1-BY-SP1», «МИРТЕК-1-BY-W6», «МИРТЕК-1-BY-W6b», «МИРТЕК-1-BY-W3», «МИРТЕК-1-BY-W2», «МИРТЕК-1-BY-D5», «МИРТЕК-1-BY-D1»
Из чего состоит электроный счетчик учета электроэнергии
Конструктивно электронный счетчик электроэнергии выполнен из пластикового корпуса в который помещается:
1. Печатная плата с микроконтроллером
2. Измерительные трансформаторы
3. ЖКИ - индикатор для отображения информации о количественном потреблении электроэнергии
4. Модуль для беспроводной связи. Исползуется для включения счетчика электроэнергии в систему АСКУЭ или снятия показаний контролерами на расстоянии.
5. Клемная колодка для подключения счетчика к сети.
Какую мощность могут измерять электронные счтечики электроэнергии
Электроные счетчики электроэнергии учитывают полную активную и реактивную мощность. Достигается это за счет измерения векторов тока с напряжением на входе. А нагрузка расчитывается микроконтроллером, исходя из отколонений значений угла, между током и напряжением.
Этим электронные счетчики электроэнергии выгодно отличаются от своих предшественников - индукционных счетчиков учета электроэнергии, которые могут измерять только реактивную мощность.
Какими возможностями обладают электронные счетчики учета электроэнергии
1.Низкая погрешность
2.Конструкции для учета в терх-фазных сетях могут работать в трех и четырех проводных электрических сетях.
3.Электронный счетчик электроэнергии может подключаться непосредственно к оборудованию или через измерительные трансформаторы.
4.Счетчик фиксирует полную мощность со всеми составляющими с фиксацией по времени.Благодаря этой функции можно анализировать потребление электроэнергии за сутки, месяцы или год.
5.Возможность снятия показаний мгновенной активной или реактивной нагрузки в каждой фазе. Произвести замер действующего значения тока, напряжения, частоты.
6.Применение многотарифного учета электроэнергии.
7.Снятие показаний и управление счетчиком на удалении при использоваии системы АСКУЭ.
Видео презентация белорусского производителя приборов учета электроэнергии Миртек-инжиниринг
Заказать и купить электронные счетчики электроэнергии по цене производителя, можно в электронном каталоге Components.by.
